三菱變頻器能夠正常操作和運行，但是沒有電壓輸出是怎么回事？下面由凌科自動化帶大家詳細了解三菱變頻器維修之無輸出故障維修流程。

三菱變頻器無輸出維修方法流程

1、清理及測量功率元器件。

2、確認無明顯燒壞故障后，通電查看具體故障現象，變頻器能夠運行無報警，無電壓輸出。

3、 因電壓輸出與IGBT功率件，及檢測反饋電路關聯性要多，進而進行排查發現R168、R171、R161阻值過大，故更換。

4、本以為故障排除，隨后上電測試，故障依舊存在，繼續查找故障原因，因多次測試發現控制主板與驅動板之間的24Pin排線,存在斷線，接觸不良，隨后更換測試后仍然無輸出電壓。

5、猜測驅動電路可能存在故障，并進行排查測量，光耦A(yù)3120及周?chē)娮瓒O管正常，測到傳感器時，電壓異常（傳感器+-15V電壓正常，信號電壓異常，未啟動變頻器檢測電壓信號值偏差過大）

6、查找傳感器信息替換，但運行測試報警EOC1(加速過電流)，進一步拆除傳感器報警EOC1，確定故障點在于傳感器，因替換無效，所以對傳感器維修。

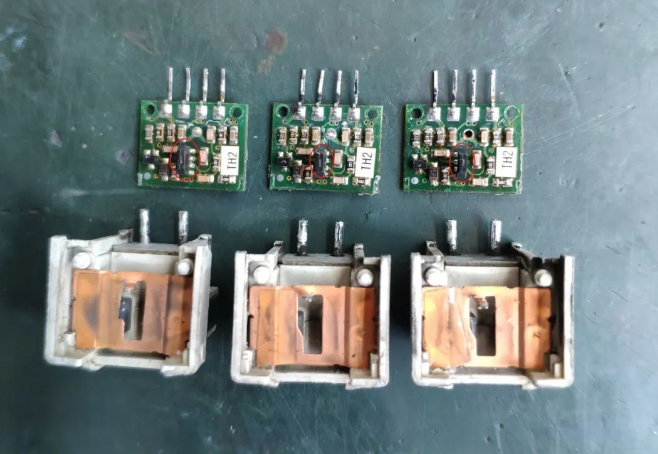

7、傳感器貼片電阻222、181、682阻值都有偏差過大，電阻更換后通電（+-15V，輸出電壓信號仍偏大，故判斷霍爾開關損壞，并予以更換），通電測試正常，并安裝變頻器通電測試，EOC1報警未消除。

8、通過交替驗證故障存在驅動電路，進一步查找測量發現IGBT觸發信號異常（6路觸發信號中，有1路未觸發，100Ω電阻不存在，斷路）因該貼片電阻在IGBT背面，并在其對應位置加上100Ω電阻，再次測試OK。
