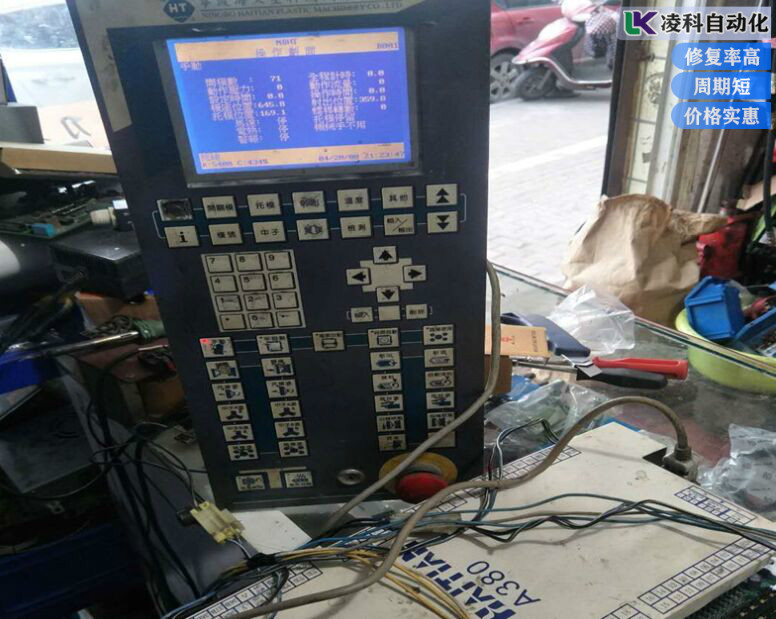

如果將電路板進行分類的話，按照電路板的層數來分可以將電路板分為三類，一類是單面板，一類是雙面板，還有一類是多層板。雖說分類不同，但其應用領域確是相同的，像電子電器，生活家電，工廠車間，汽車行業，雖然電路板的應用領域眾多，但在對電路板進行維修時的手段和方法卻是相同的，本文就以注塑機電路板為例，介紹注塑機電路板維修技術和維修方法。

在對注塑機電路板進行故障檢測時需要用到的方法

1.外觀檢查法
即通過望、問、聞、切的老一套辦法，觀察電路板是否有燒焦的地方，敷銅是否有斷裂的地方，聞電路板上是否有異味，是否有接觸不好的地方，接口、金手指是否有發霉發黑的現象等。詢問客戶故障現象及故障發生的過程，往往能將故障集中在某些部位。通過上面的處理，往往能發現一部分問題。


2.通殺法
即將所有的元器件都檢測一遍，找到有問題的元件更換之，達到修理的目的，如果遇到儀器無法檢測的元件，則采用代換法，即不管其是否損壞，均用新元件來代替，保證板上的所有器件均是好的，達到修理的目的。該方法簡單，容易上手，對工程師的技術水平要求不高，但操作時需要高度的細心和責任心，否則某些器件在拆下來時沒有記清位置，發生裝錯裝反的情況，很容易造成維修失敗。另外該方法對于過孔不通、敷銅斷裂、電位器調整不當?shù)葐?wèn)題是力不從心的。遇到有程序和有數據的芯片時則不能采用此方法。


3.對比法
對比法是無圖紙維修電路板的方法之一，實踐證明有著非常好的效果，通過和好板的狀態對比達到查出故障的目的，通過對比兩塊板的各節點的曲線來發現異常。然而很多時候沒有一塊好板來進行對比，但這并不代表不可以使用此方法，比如可以在電路板中找到具有相同屬性的電路，比如某板的有三個同樣的接口，這三個接口具有相同的電路，就可以使用三個相同的接口之間互相比對曲線，判斷問題。當找不到上面提到的情形時，依然可以找到共同屬性的電路，比如電路中的總線通常具有相同的曲線。還有時候無法判斷一個IC是否損壞，也可能通過掃描曲線的方法來和好的IC進行曲線對比達到判斷的目的?？傊枰_(kāi)動腦筋，才能將對比法發揮。
