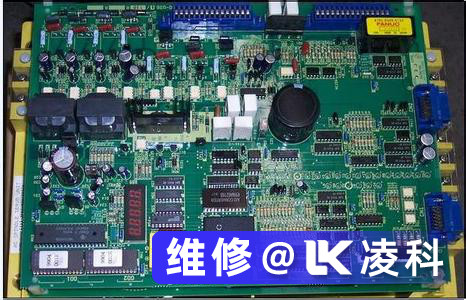

發那科fanuc伺服板故障維修：對于伺服板的維修檢測我用的是一款在線維修檢測儀，這臺機器很好用啊，首先這類儀器的售價是比較昂貴的,購買者須考慮本身的維修量,從經濟角度出發決定是否購買;其次,這類儀器只是一款維修工具,電路板修復的成功率主要還是取決于維修人員的電子理論基礎和實踐經驗,使用中還是有些訣竅和局限性的。

發那科伺服板故障維修檢測分析：

發那科伺服板因鋁電解電容不良引發電路板故障的不占少數,在線測量電容的Ⅵ曲線能發現問題。測量時,應將測試儀的輸出信號電壓選擇小擋,小于300mV，以避開半導體PN結導通的影響，同時選擇合適的頻率,盡可能地體現曲線有無傾斜特征。發那科伺服板檢修故障板時,如果手頭有型號一樣的好板或者有故障不同型號一樣的壞板,就可以對比相同節點的Ⅵ曲線,如果板上有相同結構的電路,比如發那科伺服驅動的上橋臂電路三路都是一模一樣的結構,也可以使用Ⅵ曲線對比測試。如果測得Ⅵ曲線不同,就有了發現故障的線索。

在選擇曲線對比的參考點時要注意,不要選擇隔離變壓器、光耦等元件的一端做參考點而在另一端做測試,也不要選擇一個板子上不同的電源系統做參考點比如選擇模擬電路的接地做參考點,就不要去測數字電路那邊元件的曲線初學者總是試圖單單通過測試芯片的Ⅵ曲線去尋找故障,結果往往是徒勞的,即使有所斬獲,也是大費周章。

發那科伺服板故障與芯片故障的關聯：

絕大多數的發那科伺服板故障損壞芯片單單使用萬用表就可以找出,通過在線測量電就就可以確定,而使用測試儀又是Ⅵ曲線又是功能測試反而誤入歧途,被測試儀牽著鼻子走,徒耗許多工時。測試儀對發那科伺服板芯片功能的在線測試也存在諸多局限，一來電路板上存在其他連接網絡的干擾,很多情況下，功能正常的芯片并不能通過測試,還是要焊下芯片來單獨測試；二來如今許多發那科伺服驅動板采用的是貼片封裝的芯片,更在驅動板上涂裝絕緣保護漆，因此想用測試夾來可靠夾住芯片測試幾乎是不可能的事，取下芯片測試,而取下的芯片測試功能在這里我也是有一款比較好用的儀器就是使用燒錄器附帶的芯片測試功能即可，燒錄器比起昂貴的測試儀要經濟得多，所以在檢測發那科伺服板與芯片又多了一種檢測工具。
