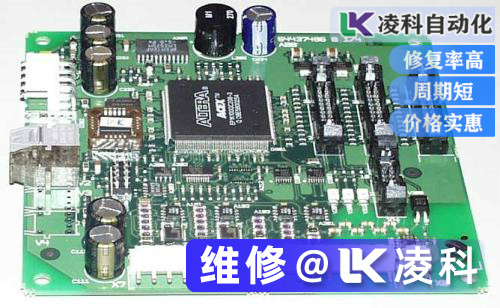

本期話題分享一個電路板發生RS232通信故障的案例，通過對該案例的學習，可以掌握大概75%左右的RS232通信故障。希望對電路板維修的技術人員能夠有所幫助。也歡迎大家分享聯系凌科分享自己的維修心得。該電路板是一個工業計算機的板卡，該板卡右下角的黑色接頭是一個標準的RS232通信接口，用戶通過實驗確認RS232通信故障，并且故障就在這個板卡之上。

下面是凌科的老師傅對于電路板出現RS232通信故障的分析與診斷：

該板卡的RS232通信電路由電路板右下角標識框內的電路組成。該通信電路使用了電氣隔離，因此用到了兩個光耦，型號是HCPL-2630，一個光耦負責接收，一個光耦負責發送。由于采用隔離電路，所以也用到了一個隔離的DC/DC轉換模塊，負責為通信接口提供電源。232通信驅動芯片采用了MAX202芯片。HCPL-2630的光耦芯片資料以及MAX202的芯片資料都是應該在維修過程中進行熟悉的。

下面具體來看如何檢查該通信故障：

1、用萬用表確認232通信的DB9接頭到MAX202芯片之間是否有斷線？有時候電路板使用環境不好的時候，印制板的走線會因腐蝕而斷開，特別是一些有過孔的電路。

2、給電路板供電，檢查DC/DC模塊是否正常工作？確保輸出電壓正常，這個地方的電壓如果不正常，那么MAX202芯片就不能正常工作。

3、檢查MAX202芯片是否工作正常，這個芯片會產生RS232通信所需要的正負電平，如果該電平不在要求范圍之內，那么該芯片損壞，或者是該芯片外圍的電容失效，也會導致電平不正常。

4、檢查MAX202芯片的通信輸出電平以及輸入電平是否正常？具體的細節可以參考RS232通信標準的定義，以及MAX202芯片的資料。

5、檢查光耦是否有明顯的工作異常，光耦的檢查可以在線檢查，也可以離線檢查。

6、檢查該部分的電阻及電容是否有失效的，如果某些電阻或者電容失效，可能會引起信號不通，或者電壓異常。

7、經過以上檢查，也會有不能發現異常的情形，在這種情況下，我們也有理由認為該電路可能存在一些不能測出，但事實上存在的故障隱患，也可以通過將光耦及MAX202芯片全部更換的辦法進行實驗。這個辦法有時候會感覺技術含量沒有那么高，但也有可能是性價比**的一個好辦法。

電路板出現RS232通信故障維修案例特別提示：通信故障有時候是一個簡單故障，但有時候卻是一個非常復雜的故障，因為相互通信的任何一個終端有故障時都會發生通信故障，當通信連線發生故障時也會發生通信故障，因此檢查通信故障**要慎重確定，而不可以隨便下結論。
