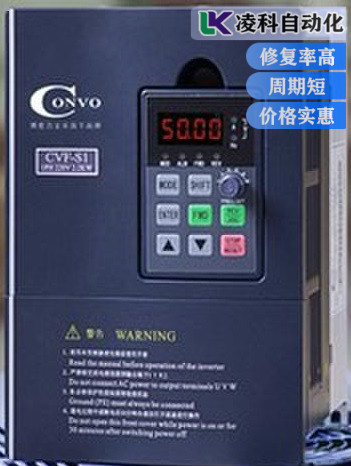

康沃變頻器短路故障現場維修：一大早接到客戶的電話說他公司的康沃變頻器出現了開關電源間歇性的振蕩現象，并且這臺機器還是我們剛維修過的一臺機器客戶剛收到試機還沒用就開始報警了。早飯沒來得及吃急急忙忙的趕到公司來查訊機器原來的問題，根據客戶的反饋了解到這臺機器初到公司時也是這個開關電源負載過重或存在短路狀態的典型故障，機器在出廠時顯示測試正常到客戶那里再次出現故障這與現場或是師傅的維修都是有關系的。為了排除現場的問題，直接帶之前維修的師傅一起去現場檢測。

康沃變頻器短路故障現象判斷：
1.檢查康沃變頻器是哪路負載的電路：可以逐路脫開負載，停電測電阻的阻值，或者是可以在停電的基礎上測各供電電源的輸出端，是否有阻值變小或是短路現象。其中測量+5V電源兩端也可以明確的現顯出來，正常的值是約為數百Ω，怎么判斷+5V負載有短路呢，可以將負載電路脫開后如開關電源有穩定的輸出，這也說明故障不在此。

2.IC芯片的故障對變頻器的短路影響：+5V供電電源由排線端子去了CPU主板上，提供給芯片及外圍電路，電路的范圍較廣，供電的集成電路也比較多

用常規的主法檢查短路故障**將IC電路的+5V供電跳開。

        康沃變頻器短路故障的維修總結：在到達客戶現場后開始檢測IC后，康沃變頻器短路故障因無法預測與判斷需要跳開多少片IC才能找到故障點時也只好用**笨的辦法來解決，IC電路全為貼片元件，有維修過銅箔的都知道將IC引腳的銅箔說成比頭發還細一點也不夸張。這個維修可真是磨人啊，手上一不小心將銅箔跳掉的話，那接起來可就困難多了，只好挨片挑了。這個辦法雖然比較笨還沒查出康沃變頻器短路是什么故障，根據開關電源本身的負載能力是有限的，所以接于故障電路時會引起過流保護，使開關電源停止輸出。所以在這里可以采用外接較大的電容+5V電源串接上去，但是要注意這里要做一個限流電阻到CPU主板上，這時可要在通電幾分鐘后用手觸摸CPU主板上的IC芯片，如有燙手的或是異常的溫度升高的，就可以判斷是哪片IC已經損壞掉了。這個方法很靈的，用這個方法已經維修了很多臺這種故障的機器，其中**嚴重的一臺是從上海同行發來的機器，當時這臺機器也是短路故障，經過了很多次的檢測都沒有查出是哪里的原因，一路電源也沒測試出來，只是知道IC可能有故障無從下手，當時與同事研究出這個辦法來，不到一個小時時間機器修復完成，短路故障消失。
