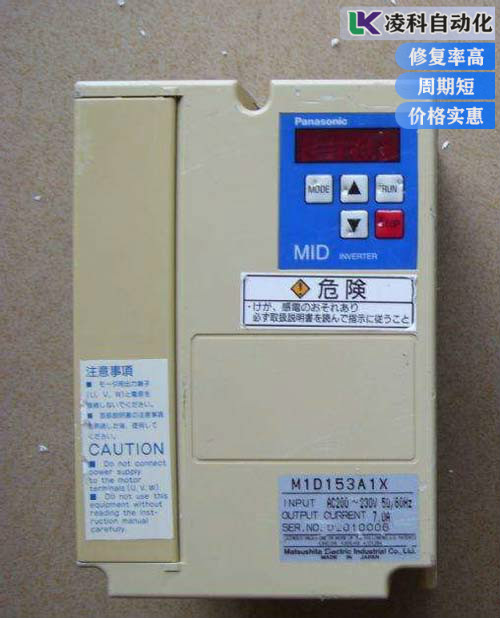

松下變頻器驅動電路故障可以這樣維修:在維修中變頻器驅動部分、模塊或開關電源局部損壞時,在確定未損壞元件前,許多維修人員會拆卸元器件來逐個量測,這樣非但維修的速度上不去,而且會因?yàn)槿∠略繙y(cè)時因條件不符合實際工作情況而誤判,更有電路板實際走線故障(短路、斷路、漏電等)而非元件本身故障導致檢修走了彎路。在實踐中總結出一套測試方案,無論在變頻器故障元件尋找還是修復驗證階段,此法都可謂快捷方便我們知道, 松下變頻器驅動部分大體都是由CPU板過來的6路信號來驅動光耦,光耦再驅動GBT模塊,驅動部分正常工作的條件有以下幾種：

松下變頻器驅動電路故障的原因：

1. 變頻器各路電源正常。

2. 松下變頻器光耦正常(大功率變頻器還有光耦后級放大部分)。

3. 松下變頻器電阻電容等小元件正常。

4.變頻器模塊正常。

5. 松下變頻器電路板走線正常。



       松下變頻器驅動電路故障的檢測方法：松下變頻器驅動電路故障檢測中以上條件缺一不可，如果這毎一路都能真實模擬,那么故障點定位就好辦了。驅動電路的典型電路,對電路的檢修步驟也是有要求的首先是準備兩塊萬用表,指針表數字表皆可;將R1電阻取下,以隔離試驗時對CPU板的影響，給松下變頻器的開關電源單獨給電,模塊不要給電(模塊的高壓電容也不要給電),以防試驗時模塊受損?？傊碎_關電源前級,其他地方不要走高壓,如果松下變頻器上有牽連,要想辦法隔離可以把走線臨時割斷,試驗好了再接好。其次是測試每一路|GBT的GE極偏壓是否正常,正常會有負偏壓產生使用一只萬用表“點亮”光耦的發光管,數字表用二極管擋,指針表用1Q擋,注意正負極數字表和指針表紅黑表筆是反過來的。

       松下變頻器驅動電路故障的維修總結：同時用另一只萬用表測松下變頻器IGBT的C極和E極的通斷,每一路都這樣測試,如果IGBT的通斷受控,則此路工作必定正常另外模塊有測試正常。但在高壓下不正常的,畢竟概率不大。某一路測得不正常則循跡詳查即可。如果有條件的話,光耦前級的驅動可以使用頻率可調的信號發生器,則電路的頻率響應性能也得到測試,如此則全面檢查了包括光耦、電源、三極管、IGBT的所有元件。此法亦可用于維修后的驗證,可以避免因維修不徹底造成的模塊損壞，一舉兩得的好方法，可以檢修松下變頻器的驅動電路問題又可以避免傷害到無辜的配件。
