施耐德觸摸屏響應遲緩故障維修基礎指南：在工業自動化控制系統中，施耐德觸摸屏作為人機交互的核心樞紐，其響應速度直接影響生產操作效率與設備管控精度。當觸摸屏出現明顯的觸摸延遲、指令反饋滯后等問題時，除軟件配置與環境干擾因素外，硬件故障往往是主要誘因。我們公司有著豐富的維修經驗和強大的技術團隊，歡迎來電咨詢。
一、響應遲緩的典型硬件故障根源

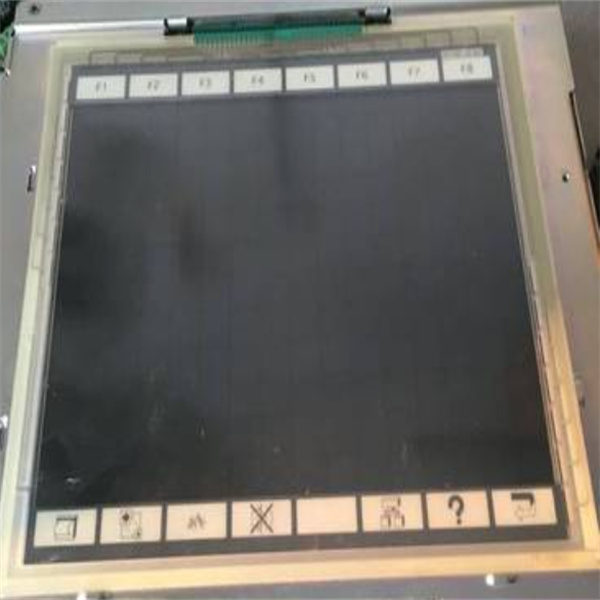

（一）觸摸面板及傳感系統故障
觸摸面板是信號采集的第一道關口，其性能衰減直接導致響應延遲，不同類型觸摸屏的故障表現存在差異：
- 表面聲波觸摸屏：這類觸摸屏依賴四邊的聲波反射條紋傳遞信號，當條紋積累灰塵、油污或水垢時，聲波傳播路徑受阻，信號衰減量可達 30% 以上，直接導致響應延遲。某食品加工廠的施耐德 XBTGT5230 觸摸屏因面粉粉塵堆積，反射條紋透光率下降至 60% 以下，觸摸響應時間從正常的 80ms 延長至 350ms。更嚴重的情況是換能器老化或損壞，通過 SAWDUMP 命令檢測可發現 X 軸或 Y 軸 AGC 數值達到 255，此時聲波信號無法有效轉換，響應延遲會伴隨觸摸偏差出現。
- 五線電阻觸摸屏：核心故障點集中在電阻膜與銀漿線路。長期按壓導致電阻膜局部磨損，會使觸摸區域的阻值變化曲線變緩，信號識別時間延長；銀漿線出現微斷裂時，導電性能下降，信號傳輸延遲增加，表現為觸摸時光標在實際位置與初始位置間跳躍，響應滯后明顯。某汽車零部件企業的設備因頻繁操作同一區域，銀漿線電阻從設計值 50Ω 升至 200Ω，響應時間延長至正常狀態的 3 倍。
- 紅外式觸摸屏：邊框內的紅外發射管與接收管積塵是常見誘因，灰塵遮擋導致紅外光束衰減，接收管需更長時間識別信號中斷，響應延遲隨之產生。發射管老化導致功率下降也會引發類似問題，實測顯示發射管功率從 10mW 降至 3mW 以下時，響應時間可延長至 200ms 以上。
（二）核心控制組件性能衰減
- 控制卡故障：作為信號處理核心，控制卡上的晶振、電容等元件老化是主要誘因。晶振頻率偏移會導致信號采樣周期紊亂，如施耐德常用的 12MHz 晶振頻率降至 10MHz 時，采樣間隔從 83ns 延長至 100ns，累積形成明顯延遲；濾波電容容量下降則使信號雜波增加，控制卡需額外時間甄別有效信號，響應速度自然下降。某化工企業的 XBTGT7340 觸摸屏因控制卡電容鼓包，容量從 470μF 降至 120μF，響應延遲達 400ms，更換電容后恢復正常。
- 主板電路異常：主板逆變器部分損壞會導致供電不穩定，影響觸摸信號處理模塊的工作效率；CPU 與觸摸芯片間的通信線路接觸不良，會造成信號傳輸丟包，需多次重試才能完成指令響應。在潮濕環境下，主板焊點氧化形成接觸電阻，某光伏企業的設備因焊點氧化導致通信電阻達 10Ω，響應時間延長至正常狀態的 2.5 倍。更嚴重的是主板液晶元件腐蝕，會同時影響顯示與觸摸功能，伴隨響應遲緩出現畫面抖動現象。
（三）連接系統與供電問題
- 線纜與接口故障：信號線松動或氧化是最易排查的硬件問題，RS485/USB 接口的針腳氧化會使接觸電阻增大，信號傳輸速率下降，某風電企業的施耐德觸摸屏因 RS485 接口氧化，信號傳輸速率從 115200bps 降至 9600bps，響應延遲顯著增加。線纜內部斷裂更具隱蔽性，部分?jǐn)嗑€導致信號傳輸時斷時續，表現為間歇性響應遲緩，通過萬用表檢測導通性可準確定位斷點。
- 電源供應不穩定：觸摸屏正常工作需穩定的直流供電，當電源適配器輸出電壓波動范圍超過 ±5% 時，控制卡與觸摸模塊無法穩定工作。實測顯示，施耐德 XBTGT2110 觸摸屏在輸入電壓從 24V 降至 20V 時，響應時間從 100ms 延長至 280ms。電源板故障導致的供電紋波增加也會引發問題，紋波電壓超過 100mV 時，信號處理模塊受干擾，需額外時間濾波降噪。
（四）環境因素引發的硬件隱性故障
雖然環境本身不直接損壞硬件，但會加速部件老化或誘發臨時故障。高溫環境（超過 50℃）使觸摸傳感器熱膨脹，導致信號識別閾值漂移，某鋼鐵企業的觸摸屏因夏季設備散熱不良，屏幕溫度達 65℃，響應延遲增加至 300ms；強電磁干擾（如變頻器、伺服驅動器）會使觸摸信號產生雜波，控制卡需更長時間甄別有效信號，某工廠因觸摸屏距 30A 變頻器僅 50cm，響應延遲達 150ms 以上。潮濕環境則加速接口氧化與線路腐蝕，形成漸進性響應遲緩。
二、分層級硬件維修實施方案
（一）基礎級維修：外部清潔與連接優化
- 觸摸面板清潔：根據觸摸屏類型選擇清潔方式：表面聲波屏需用無塵棉簽蘸取異丙醇，重點清潔四周邊緣的聲波反射條紋，清潔時必須斷開控制卡電源，避免液體滲入損壞元件；五線電阻屏用軟布蘸清水輕輕擦拭，避免使用酒精等腐蝕性溶劑損傷電阻膜；紅外式觸摸屏需用壓縮空氣吹凈邊框內的灰塵，再用棉簽清潔發射 / 接收管窗口。某食品企業通過此方法清潔后，觸摸屏響應時間從 350ms 降至 90ms。
- 連接系統檢修：先斷電拔插所有線纜，包括電源線、信號線與通訊線，檢查接口是否有氧化、腐蝕痕跡，對氧化部位用細砂紙輕磨后涂抹導電膏。用萬用表通斷檔檢測信號線，確保每根芯線導通性良好，替換存在內部斷線嫌疑的線纜。檢查串口針腳是否歪斜，用鑷子輕輕校正錯位針腳，某設備因串口針腳歪斜導致接觸不良，校正后響應延遲從 200ms 降至 80ms。
- 供電系統排查：用萬用表測量電源適配器輸出電壓，確保符合設備額定要求（如施耐德多數觸摸屏要求 24V±10%），替換輸出電壓波動超標的適配器。檢查電源線外皮是否破損，內部銅線是否有氧化發黑，及時更換損壞線纜。對內置電源板的設備，打開機殼檢查保險管是否熔斷，電容是否鼓包，替換故障元件。
（二）進階級維修：核心部件檢測與更換
- 觸摸傳感器測試與更換：
- 表面聲波屏：運行驅動盤中的 SAWDUMP 命令，輸入控制卡類型與端口信息后，若 X 軸或 Y 軸 AGC 數值為 255，說明對應軸換能器損壞，需拆卸屏幕更換同型號換能器。更換時需注意定位精度，確保換能器與反射條紋對齊誤差不超過 0.5mm。
- 五線電阻屏：用萬用表測量電阻膜的引出線阻值，若某一方向阻值無窮大或遠超設計值（通常為 100-500Ω），說明銀漿線斷裂或電阻膜損壞，需整體更換觸摸面板。更換后需重新粘貼保護膜，避免后續磨損。
- 紅外式觸摸屏：用手機攝像頭對準邊框發射管，若觀察到部分發射管不亮，說明發射管老化損壞，需逐個更換同規格元件。更換后需調整發射管角度，確保紅外光束覆蓋整個屏幕區域。
- 控制卡與主板維修：
- 控制卡檢修：用示波器檢測晶振輸出頻率，替換頻率偏移超 5% 的晶振；檢查濾波電容外觀，替換鼓包、漏液的電容，電容參數需與原廠一致（如耐壓值、容量誤差）。某設備通過更換 12MHz 晶振與 470μF 電容，控制卡信號處理速度提升 40%。
- 主板維修：檢查主板焊點是否有虛焊、氧化，用烙鐵重新補焊可疑焊點；檢測逆變器電路，替換擊穿的三極管（如 D667 型號）或燒毀的逆變器模塊。對 CPU 通信線路故障，需用萬用表測量線路導通性，修復微斷裂的銅箔線路。若主板損壞嚴重（如元件大面積腐蝕），需更換同型號主板，更換后需重新刷寫設備固件。
（三）環境優化與防護升級
- 溫濕度控制：確保觸摸屏工作環境溫度在 0℃-50℃，濕度在 30%-70%。高溫環境下可加裝半導體制冷片或散熱風扇，某鋼鐵企業通過加裝制冷片將屏幕溫度穩定在 35℃±2℃，響應延遲下降 76%；潮濕環境需安裝除濕裝置，避免線路腐蝕。
- 電磁屏蔽處理：將觸摸屏遠離變頻器、伺服驅動器等強干擾源，最小距離不小于 1m；在信號線兩端加裝磁環濾波器，降低電磁干擾強度。某光伏企業通過此方法將干擾抑制率提升至 92%，響應延遲從 150ms 降至 40ms。
- 定期維護機制：建立每周清潔制度，重點清理觸摸面板與接口；每月檢測供電電壓與線纜連接狀態；每季度用專業工具檢測傳感器性能與控制卡信號，建立設備維護檔案，記錄各項參數變化趨勢，提前預判硬件老化問題。
三、專業維修注意事項與風險規避
- 安全操作規范：所有維修步驟必須在斷電狀態下進行，拔插線纜前需釋放身體靜電（觸摸接地金屬）；更換電源板、控制卡等高壓部件時，需等待電容完全放電（通常需 10 分鐘以上），避免觸電或元件損壞。
- 部件更換原則：替換元件必須與原廠規格一致，如電阻需匹配阻值與精度（1% 精度優先），電容需匹配容量與耐壓值，避免因參數不符導致二次故障。購買備件時需選擇施耐德授權渠道，杜絕假冒偽劣產品。
- 復雜故障處理邊界：當出現以下情況時，應尋求專業維修服務：主板 CPU 損壞、觸摸屏面板大面積破裂、控制卡芯片燒毀等。此類故障需專業設備檢測與精密焊接技術，非專業操作易導致設備徹底報廢。
- 數據保護措施：維修前需備份觸摸屏內的程序與參數，可通過 Vijeo Designer 軟件導出項目文件；更換主板或控制卡后，需重新導入備份數據并進行參數校準，確保設備恢復原有功能設置。
四、結語
施耐德觸摸屏響應遲緩的硬件故障本質是 “信號采集 – 傳輸 – 處理” 鏈路中的某個環節出現性能衰減或中斷。通過 “外部清潔 – 連接檢查 – 核心部件檢測 – 環境優化” 的分層排查思路，可精準定位故障點；遵循 “匹配替換 – 專業校準 – 全面驗證” 的維修流程，能高效恢復設備性能。工業用戶建立定期維護機制，提前規避灰塵、濕度、電磁干擾等隱性風險，可將觸摸屏硬件故障發生率降低 60% 以上。
