歐陸SSD直流調速器上電無反應硬件故障維修方法分享：歐陸SSD直流調速器作為工業自動化領域的重要設備，廣泛應用于各種直流電機控制場景。當設備出現上電無反應的故障時，往往會導致生產線停滯，造成經濟損失。我們公司有著豐富的維修直流調速器故障的經驗和強大的技術團隊，歡迎來電咨詢。

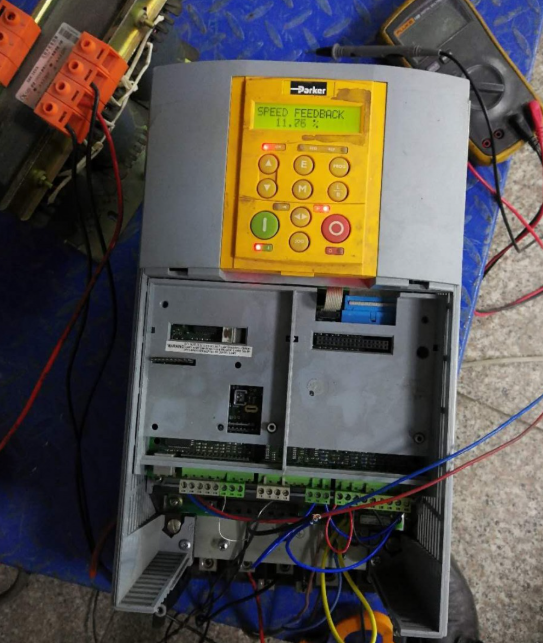

歐陸SSD直流調速器上電無反應故障的常見硬件原因

歐陸SSD直流調速器上電無反應是一種較為常見的故障現象，其背后可能隱藏著多種硬件問題。根據維修實踐和案例分析，我們可以將這些原因歸納為以下幾大類：

電源電路故障是導致調速器上電無反應的最常見原因之一。電源板作為整個系統的”心臟”，負責為控制板、顯示面板等提供工作電壓。當電源輸入電路出現問題時，如保險絲熔斷、整流橋損壞或?yàn)V波電容失效，會導致整個系統無法獲得工作電壓。特別是±10V基準電源異常（如+10V降至2V，-10V變?yōu)?7V）會直接影響調速功能，此時往往伴有特定IC（如電壓調節芯片）異常發熱現象。此外，輔助電源故障（如顯示代碼”oxf003″）通常源于電源板取樣電路異常，可通過對比正常板的VP31、VP32等測試點電壓來診斷。

控制板故障同樣會導致上電無響應。控制板上的微處理器（如80C196KC）若復位電路異常（復位信號應為高電平卻變?yōu)槊}沖信號），會造成I/O輸出數據間歇性中斷。電源監控芯片（如MAX825）故障或驅動芯片（如ULN2003）短路也會導致系統無法正常啟動，表現為LCD黑屏但指示燈閃爍?？刂瓢迳系拇鎯ζ鲹p壞或程序丟失同樣會使調速器失去響應能力，這種情況多發生在電源波動或雷擊后。

顯示面板故障雖然不會影響調速器的實際運行，但會給故障診斷帶來困難。面板連接線松動或接觸不良是最常見的原因。此外，面板本身的LCD顯示屏損壞或背光電路故障也會造成”無顯示”的假象，此時需注意觀察面板指示燈狀態以輔助判斷。

勵磁電路問題雖然主要表現為”FIELD FALL”報警，但在某些情況下也可能導致系統保護性不響應。檢查D3、D4勵磁輸出端子有無電壓輸出（正常應為160V左右）是判斷此類故障的關鍵。勵磁回路中的可控硅損壞是常見故障點，更換時需注意型號匹配和安裝質量。

主回路短路是較為嚴重的故障，通常伴有明顯燒毀痕跡。當輸入或輸出側存在短路時（如IGBT或可控硅擊穿），調速器保護電路會動作導致無法上電。此類故障往往由于過載、散熱不良或元件老化引起，維修時需全面檢查相關電路，避免遺漏潛在問題。

了解這些常見硬件故障點及其表現，有助于維修人員快速定位問題，提高維修效率。在實際維修過程中，建議按照從簡單到復雜的順序逐一排查，避免不必要的拆卸和更換。

歐陸SSD直流調速器常見硬件故障的具體維修方法

確定歐陸SSD直流調速器上電無反應的具體故障原因后，需要針對不同硬件問題采取相應的維修措施。本部分將詳細闡述常見硬件故障的修復方法，包括電源板維修、控制板修復、顯示面板處理以及主回路和勵磁電路的檢修要點。

電源板維修是解決上電無反應故障的首要任務。當檢測到電源板故障時，首先應更換明顯損壞的元件，如熔斷的保險絲、鼓包的電解電容和燒焦的電阻。對于基準電源異常（如±10V偏差大）的情況，重點檢查電壓調節IC及其周邊元件。在一例維修案例中，更換發熱嚴重的IC后，-10V恢復正常但+10V變?yōu)?13V，進一步檢查發現該IC附近有兩個貼片電阻燒斷，更換后問題解決。對于顯示”oxf003″輔助電源故障，測量發現VP31（正常2.29V）、VP32（正常2.5V）異常，更換IC339后電壓恢復正常。維修電源板時需特別注意：更換元件后應使用調壓器緩慢升高輸入電壓，監測各輸出是否正常，避免二次損壞。

控制板修復需要更精細的操作。對于復位電路異常導致的啟動失敗，檢查MAX825電源監控芯片及其相關RC網絡，更換不良元件。當ULN2003驅動芯片發燙時，表明其負載存在短路，需同時檢查后級電路。微處理器周邊電路維修應特別謹慎——更換晶振時需選擇相同頻率和負載電容的型號，焊接時控制溫度避免靜電損壞。若懷疑程序丟失，可通過RS232或DeviceNet接口嘗試連接編程軟件，查看能否識別設備。對于嚴重?fù)p壞的控制板，若維修成本過高，可考慮更換整板，但需注意版本兼容性，并重新輸入原有電機參數。

顯示面板處理相對簡單。若是連接線問題，重新插拔或更換排線即可。LCD顯示屏損壞需整體更換面板模塊，選購時注意型號匹配（如590+面板與590可能不兼容）48。少數情況下，面板電源濾波電容失效會導致背光不亮，更換這些電容可恢復顯示。面板維修后應測試所有按鍵和指示燈功能是否正常，確保人機交互功能完整6。

勵磁電路檢修針對”FIELD FALL”類故障。首先測量D3、D4端子有無約160V的勵磁輸出電壓。若無輸出，檢查勵磁可控硅（SCR）及其觸發電路——可控硅損壞是常見原因，更換時需注意參數匹配（電壓、電流等級）和安裝散熱12。在一例反復燒毀可控硅的案例中，最終發現是觸發信號異常導致SCR不完全導通，更換觸發電路的光耦后問題解決。勵磁電流檢測電阻開路或變值也會導致故障，應檢查這些精密電阻的阻值是否正常。

主回路維修涉及高壓大電流部件，需格外謹慎。當IGBT或可控硅模塊短路時，應先拆除損壞模塊，檢查驅動電路是否正常。更換功率模塊前，應使用酒精清潔散熱面，均勻涂抹導熱硅脂，確保安裝力矩符合要求（過緊可能導致瓷片破裂）。主回路維修后，建議先串聯白熾燈作為假負載測試，正常后再接電機。對于頻繁燒毀功率器件的設備，需進一步檢查：電機絕緣是否良好、減速機是否卡死、散熱系統是否有效，以及參數設置是否合理（如加速時間過短）。

通過以上針對性的維修方法，大多數上電無反應的硬件故障都能得到有效解決。維修人員應養成分析故障根本原因的習慣，而非簡單更換損壞部件，這樣才能預防同類故障再次發生。同時，建立常見機型的維修檔案和測試數據庫，將大幅提升未來維修的效率和質量。
